复杂滚塑件为什么脱不了模（以及怎么解决）

技术专栏 · 复杂滚塑件的模具设计

去年，一位客户给我发来一组照片—— 一个造型漂亮的滚塑游乐设施：曲面壁板、内部加强筋、双壁结构、一体成型把手。在 CAD 里，它看起来完美无缺。

可现实是？前三次试模全部脱模失败，其中两次在脱模时直接开裂；第三次不得不把模具切开，才把制品取出来。

问题不在工艺，而在模具设计。

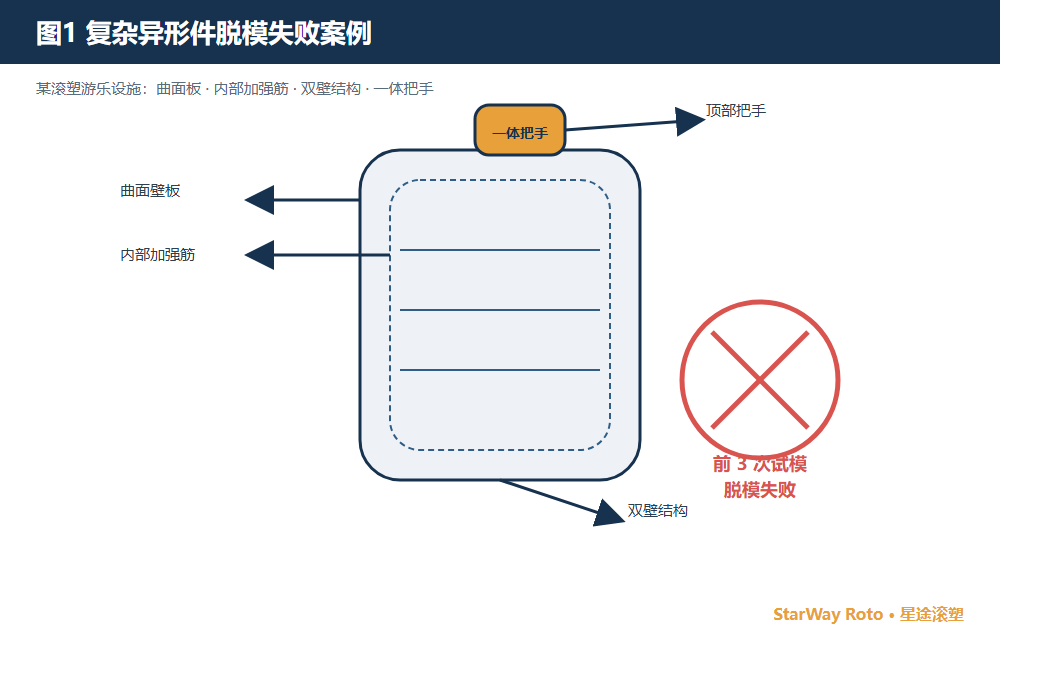

 图1　某滚塑游乐设施（曲面板、内筋、双壁、把手）前三次试模均脱模失败

复杂滚塑件模具设计的三条铁律

复杂件会打破那些对简单储罐行之有效的"规则"。以下是真正需要改变的地方：

铁律一：倒扣可以做——前提是提前规划

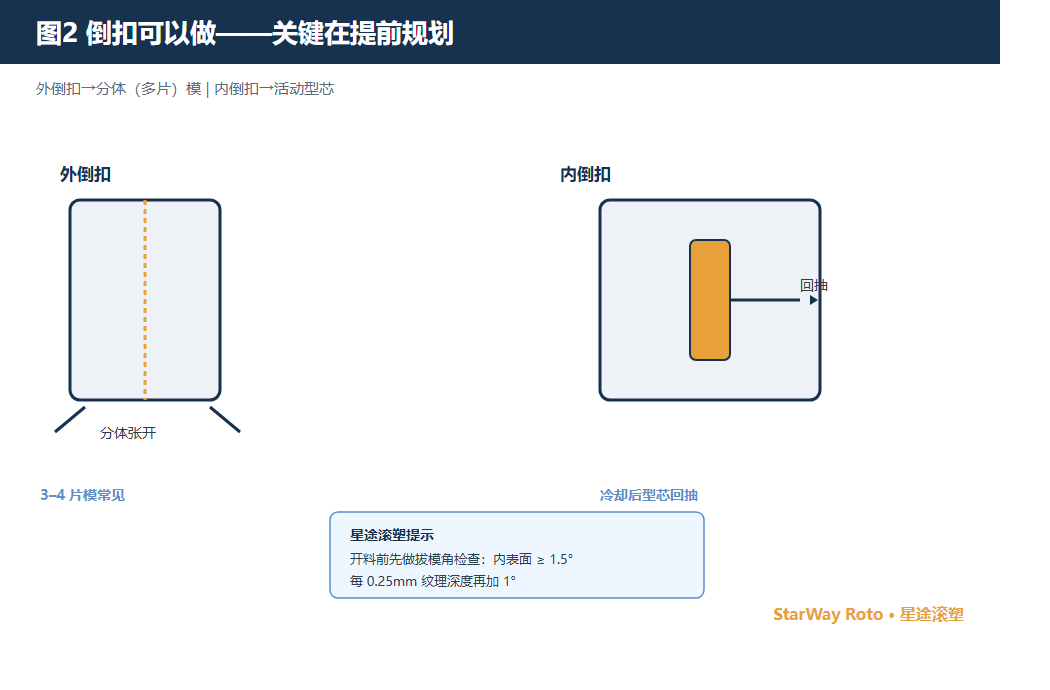

 图2　外倒扣→分体（多片）模；内倒扣→活动型芯

滚塑的独到之处在于：塑料在冷却时收缩包覆模具，待冷却完成才脱模。这意味着在注塑中不可能实现的倒扣，在滚塑里却可以成立——只要模具是为它设计的。

具体做法：

外部倒扣——采用分体模（多片模）。《滚塑实用指南》（第 2 章 2.7 节）提到，复杂件常用 3 片、4 片模。

内部倒扣——在模具上设计可动型芯（《实用指南》图 2.10–2.11）。型芯在冷却后回抽，释放倒扣。

星途滚塑提示：开料前，我们都会先对复杂模做一次拔模角检查。每个内表面至少留 1.5° 拔模角；带纹理的表面，每 0.25mm 纹理深度再加 1°。

铁律二：深腔需要"帮忙"

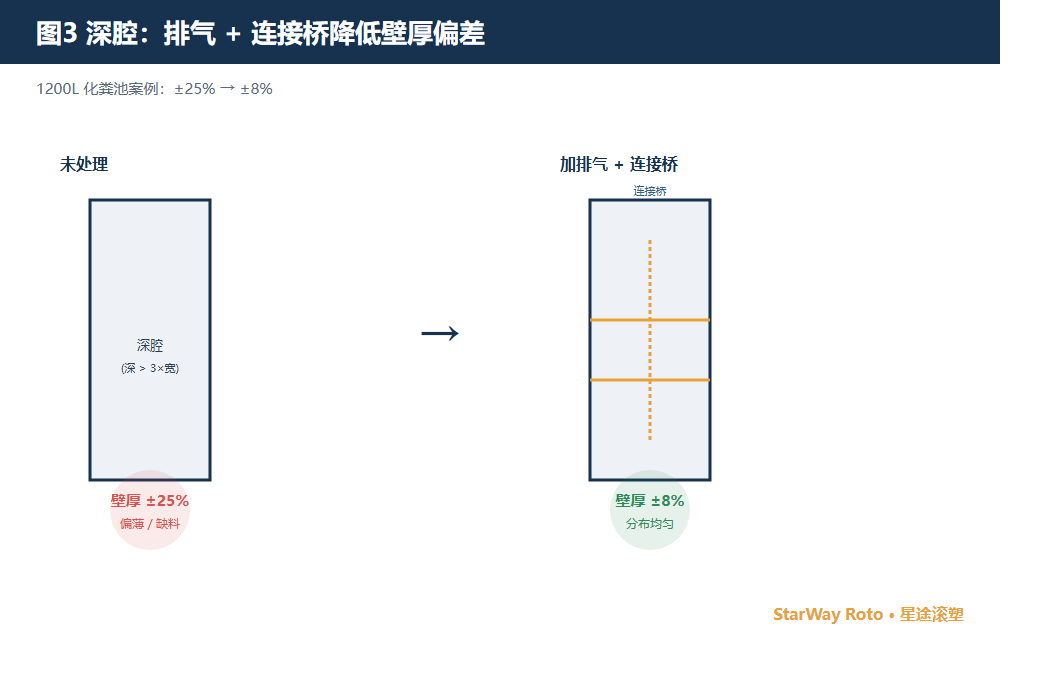

图3　排气 + 连接桥，使壁厚偏差从 ±25% 降至 ±8%（1200L 化粪池案例）

在深腔（深度大于 3 倍宽度）中，粉料流动不畅，腔体填充偏晚甚至填不满，结果就是壁厚偏薄或局部缺料。

解决办法：

① 给深腔排气——在深腔中布置排气管，平衡压力、改善粉料流动；

② 加连接桥（kiss-off）——用内部连接特征打通两壁，改善粉料分布（《实用指南》2.12 节）；

③ 调整旋转速度比——主轴转得更慢，给粉末更多时间到达深区。

真实案例：星途滚塑一位客户的 1200L 化粪池，底部拐角处壁厚偏薄。我们在模具设计中加入连接桥（将两面长壁在内部相连），壁厚偏差由 ±25% 降至 ±8%。

铁律三：双壁结构难做（但能做）

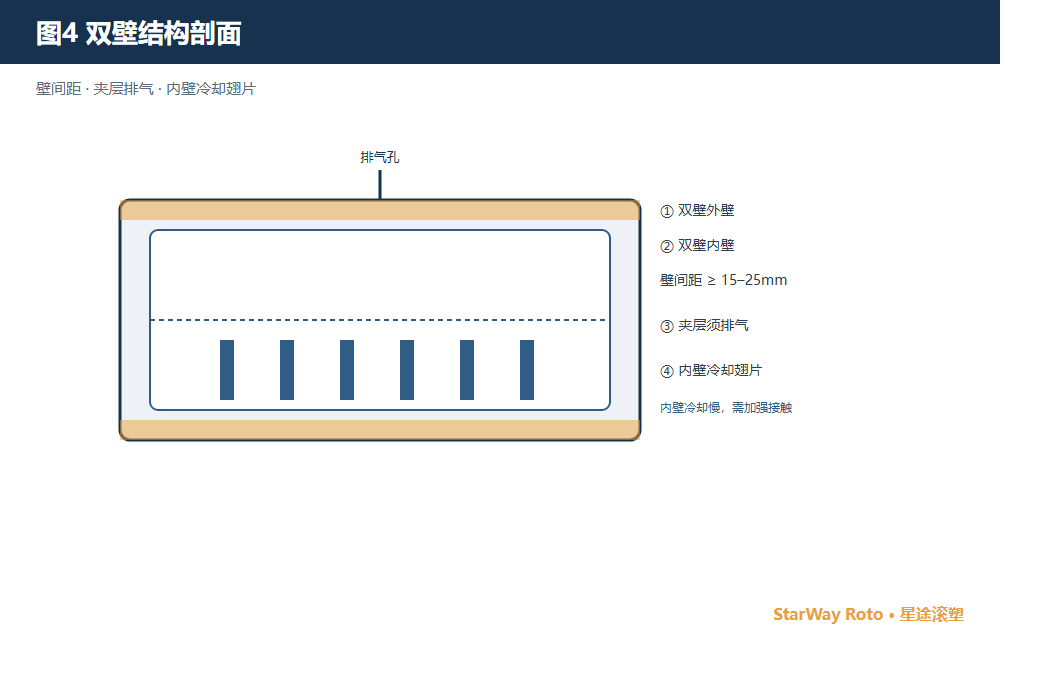

 图4　双壁结构剖面：壁间距、夹层排气、内壁冷却翅片

双壁件（保温箱、游乐设施）是滚塑的"独门绝技"——其他任何工艺都无法一体成型。

但它也确实难做。两壁之间的空腔，本质上是一个又深又窄的腔体：粉料流动差、冷却不均、翘曲常见。

设计要点：

· 壁间距：小件至少 15mm，大件至少 25mm（再小，粉末到不了底部）

· 排气：至关重要。两壁之间的封闭空腔必须排气，否则气压会阻止粉末进入

· 冷却策略：内壁比外壁冷却慢，模具设计要保证内壁获得更好的冷却接触（外置翅片、加厚部位）

什么时候用多片模

不是每个复杂件都需要多片模。下面是决策参考：

星途滚塑的复杂件模具设计流程

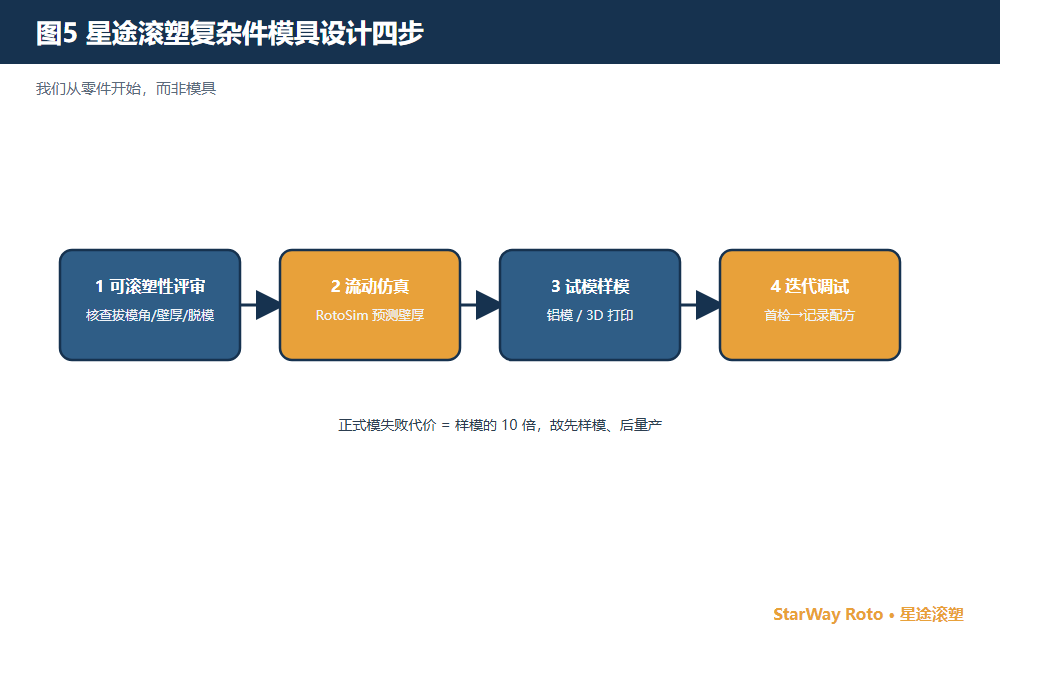

 图5　星途滚塑复杂件模具设计四步流程

当客户带着复杂件来找我们，我们不从模具开始，而是从零件开始。

第一步：可滚塑性评审

我们核查拔模角、壁厚均匀性与脱模策略。如果零件设计在与工艺"较劲"，我们会直说——并给出修改建议。

第二步：流动仿真

对关键件，我们运行仿真软件（如《实用指南》2.13 节提到的 RotoSim）来预测壁厚分布，在开料前就发现问题。

第三步：试模样模

对极复杂件，我们在正式模之前先做试模样模（铝模甚至 3D 打印）。一套正式模失败的代价，是样模的 10 倍。

第四步：迭代调试

首件检验；调整转速、烘箱时间与冷却速率；记录工艺配方。之后，才进入批量生产。

一个常见错误：忘了热膨胀

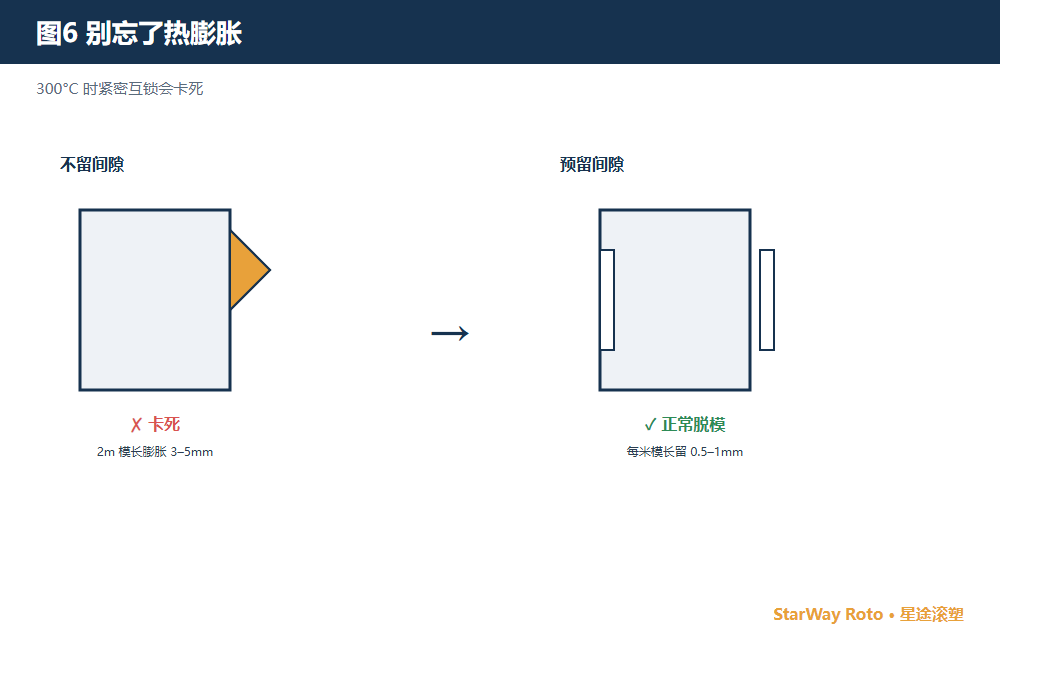

 图6　300°C 热膨胀使紧密互锁卡死；每增加 1 米模长留 0.5–1mm 间隙

模具在每个周期都要经历从 300°C 高温到室温的反复。一套 2 米长的模具，在工作温度下会膨胀约 3–5mm。如果模具设计里有紧配合的互锁特征，热膨胀就会把它们卡死。

解决办法：为热膨胀预留间隙。对互锁模片，每增加 1 米模长，预留 0.5–1mm 间隙。

写在最后

复杂滚塑件是可以做的——甚至可以说，这正是滚塑相对其他工艺最大的优势。但它需要"尊重工艺"的模具设计，而不是与之对抗。

如果你的复杂件正在和模具"较劲"，别怪工艺，重新设计模具。
