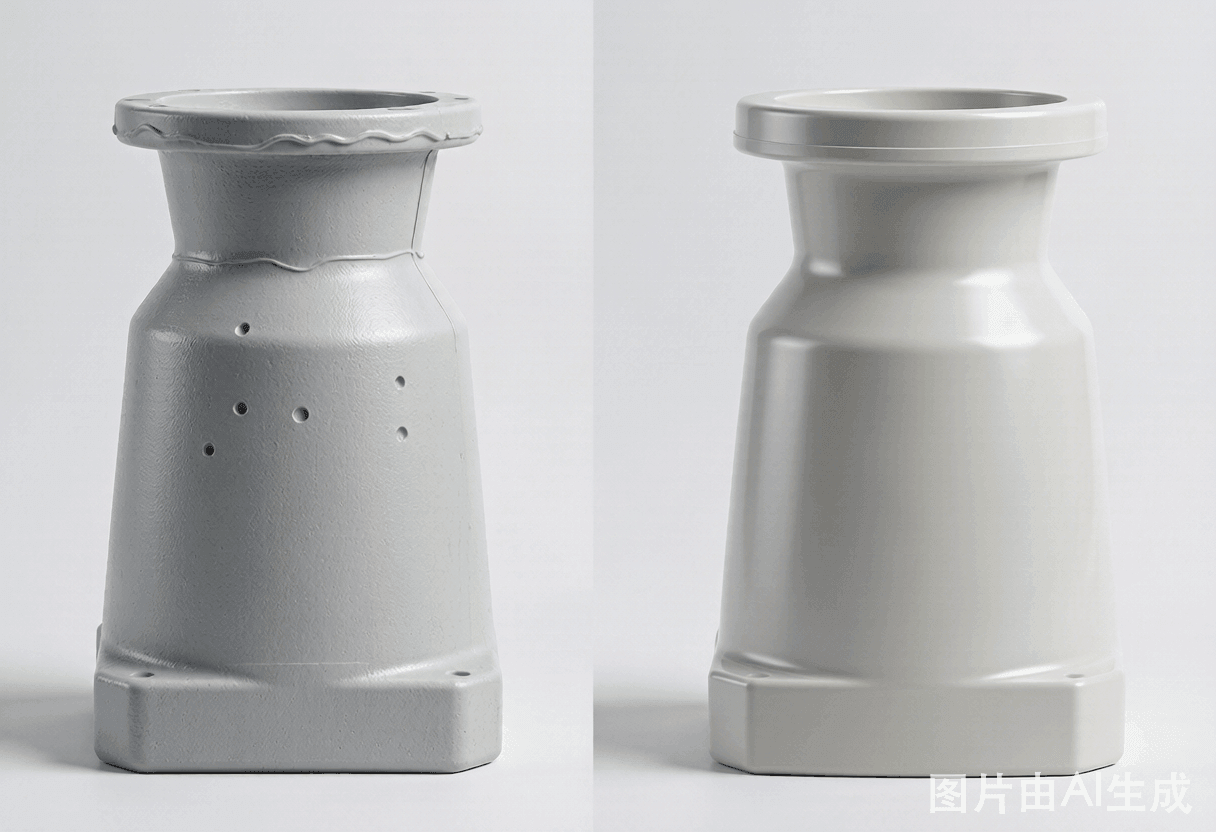

气泡和针孔的头号原因？你的排气孔不对。

星途滚塑官方技术专栏 · 滚塑模具排气设计

排气设计是滚塑模具里最容易被低估、却最影响良率的环节。作为深耕滚塑装备与模具制造的星途滚塑（StarWay Roto），我们在一线见过太多本可避免的气泡、针孔与塌陷——今天把这套工程经验系统讲透，帮您把基础打牢。

如果每次滚塑工把气泡缺陷归咎于"坏粉料"——结果却发现排气孔尺寸太小或堵塞——我就能攒一个不错的度假基金了。

排气孔设计是滚塑模具设计中最被忽视的部分。每个人都痴迷于壁厚和材料选择。但如果排气孔不对，其他什么都不重要。你会得到气泡、针孔和错误位置的薄壁。

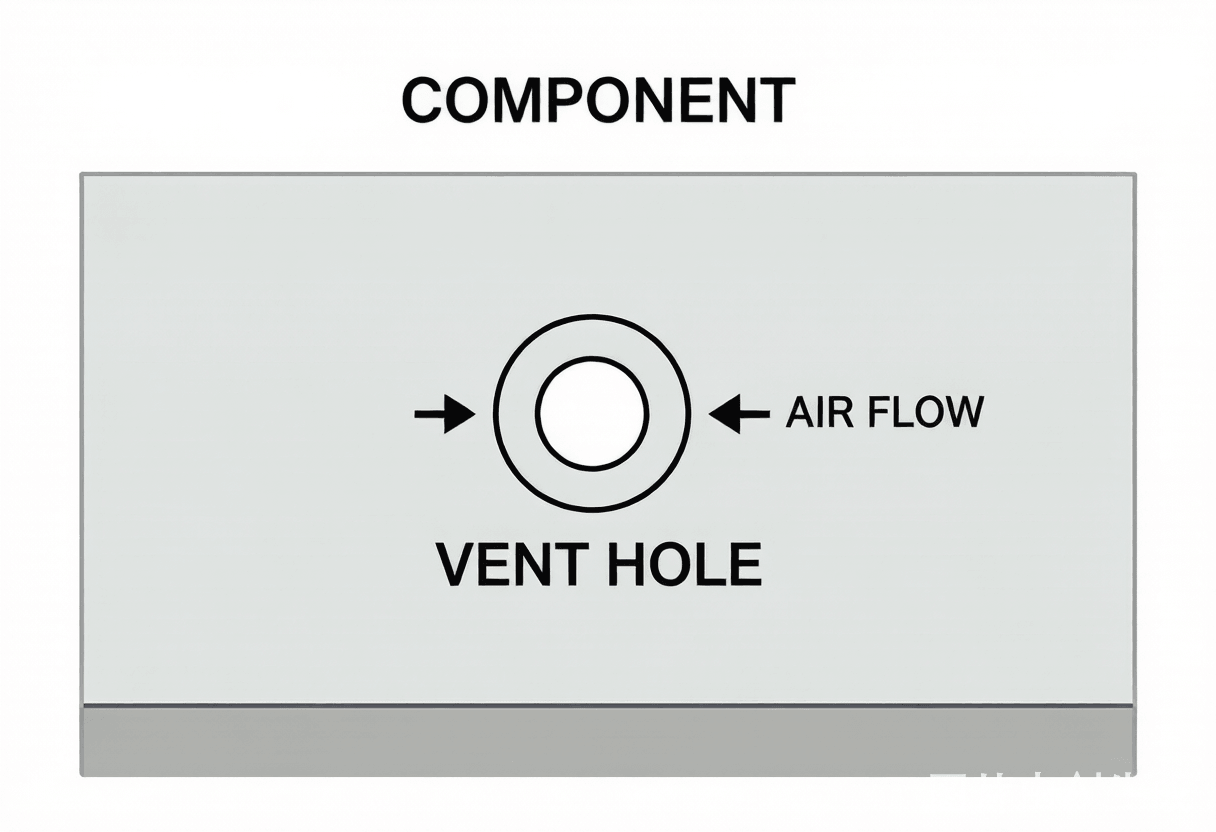

排气孔为什么存在（以及它们不工作时会发生什么）

在滚塑循环中，模具内的空气加热时膨胀，冷却时收缩。

加热阶段：模具内的空气膨胀。如果它不能逸出→模具内压力增大→熔融塑料在分型面被推出→飞边或气孔。

冷却阶段： 模具内的空气收缩（体积减小）。如果外部空气不能进入→模具内形成真空→制品向内塌陷或粘在模具上。

相关技术文献（第2章2.7.7节）说得很清楚："滚塑模具通常有排气口，以在整个滚塑循环中保持模具内部的气压。"

排气孔尺寸的经验法则

行业标准规则：每1立方米模具体积13mm排气孔直径（或每立方码0.5英寸）。

但这只是一个起点。实际上，排气孔尺寸取决于：

1. 模具体积 — 越大模具=越大排气孔

2. 模具形状 — 高而窄的模具需要更大排气孔（空气传播距离更远）

3. 循环时间 — 更快循环=更快速压力变化=需要更快空气交换

4. 排气孔数量 — 有时2个小排气孔比1个大排气孔效果更好

行业建议： 对于>1m³的模具，使用2个排气孔（一个高，一个低）。高位排气孔在冷却阶段容易困住热空气，低位排气孔则让冷空气过早进入。双排气孔能更好地平衡模具内压力。

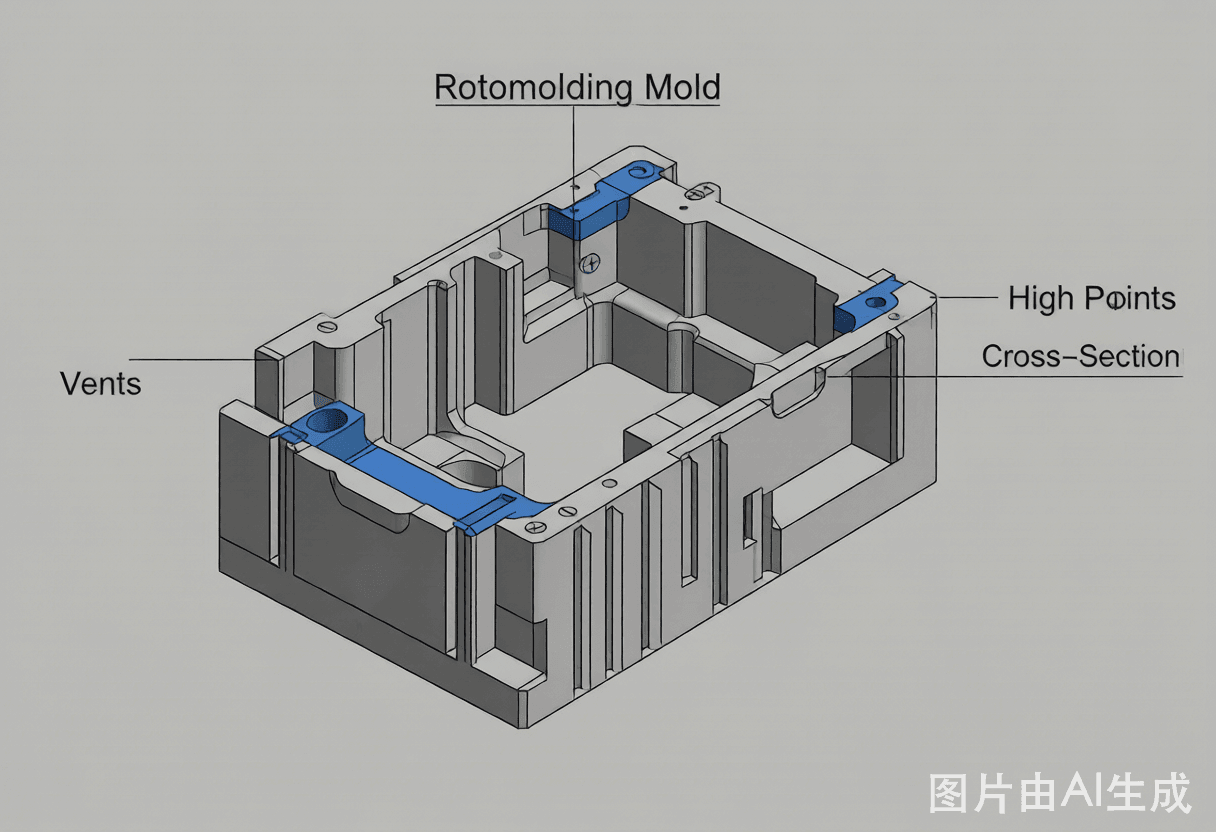

排气孔位置：位置比尺寸更重要

尺寸正确但位置错误的排气孔是无用的。

排气孔位置规则：

① 模具最高点 — 加热期间空气在最高点积聚。排气孔应该在这里。

② 远离粉料池 — 如果排气孔开口在粉料池中，粉料会流入排气孔并堵塞它。

③ 易于清洁 — 排气孔被粉料和塑料堆积堵塞。如果你够不到它清洁，它会保持堵塞。

④ 远离分型面 — 分型面附近的排气会导致飞边。

特殊情况：深腔

深腔（深度>3×宽度）需要自己的排气孔。主模具排气孔无法足够快地平缓深腔内的压力。在腔体中运行排气管。

排气孔类型及使用场景

不是所有排气孔都一样。

① 开口排气管（最常见）

焊接到模具的简单管子，通大气。

优点：简单、便宜、可靠

缺点： 如果排气孔太大或位置不好，粉料可能逸出

最适合： 大多数标准应用

② 过滤排气

内端带烧结金属或网状过滤器的排气孔。

优点： 防止粉料逸出，允许气流

缺点： 过滤器可能堵塞，需要定期清洁

最适合： 细粉料（PE<500微米），长循环

③ 阀式排气

带单向阀（止回阀）的排气孔。

优点： 防止回流，更精确的压力控制

缺点： 更贵，阀可能卡住

最适合： 精密应用，薄壁制品

星途滚塑做法： 我们标准供应开口排气管，可选择为细粉应用添加过滤器。我们的排气管焊接在模具最高点，内端位置远离粉料池。

常见排气问题（及修复方法）

如何检查排气孔是否工作

简单测试：

1. 循环后拆下排气帽（如果有）

2. 看里面：有塑料堆积吗？清洁它。

3. 在下一个循环中，观察加热期间的排气孔：空气应该流出（你能感觉到）。冷却期间：空气应该流入。

如果空气不流动，排气孔堵塞或尺寸不正确。

高级话题：薄壁制品的可控排气

对于非常薄壁的制品（<3mm），冷却期间的压力控制至关重要。压力不均导致制品塌陷或膨胀。

一些高端设备（包括星途滚塑的精密系列）有可控排气系统——排气孔连接到压力调节器，在冷却期间保持模具内轻微正压。结果：零塌陷，均匀壁厚。

这是一项进阶技术——多数应用并不需要，但对薄壁大尺寸制品而言是关键突破。

底线

排气孔设计是一份成本极低的保险：几十元的排气管，往往能避免上千元的废件损失。

如果您正与气泡或针孔缺陷较劲，粉料和工艺都已排查无误——请回头检查排气孔。多数情况下，问题就出在这里。

把基础吃透，比换设备更治本。星途滚塑的模具与设备一体设计经验，能让排气、壁厚与循环节拍从最初的设计图纸起就协同优化。
